EXP450
Product Introduce

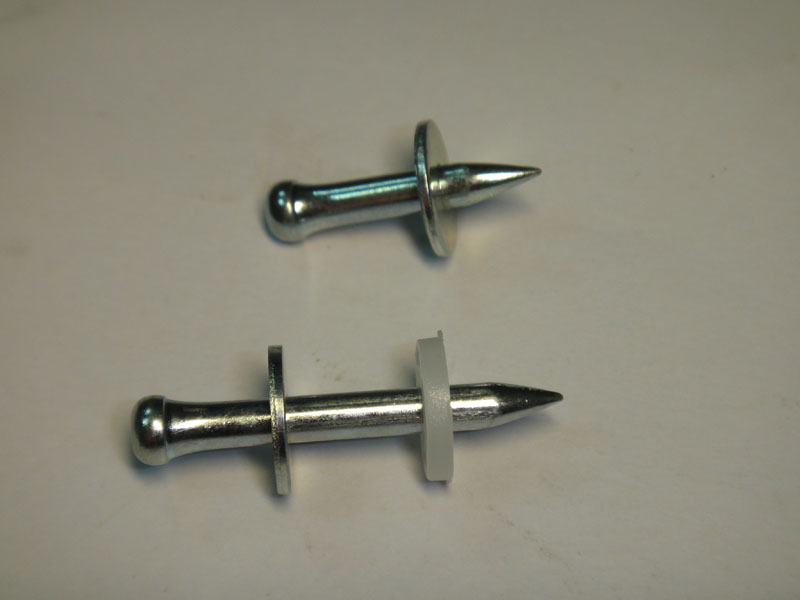

Round head Ø5.5mm, zinc plated with Ø12mm steel washer, or add another one Ø12mm plastic washer, "K" Knurled shank for steel.
Part No. | Shank length | Overall length | Shank dia. |
---|---|---|---|
ENK16S12(P12) | 16mm | 19mm | 3.7mm |
ENK19S12(P12) | 19 | 22 | 3.7 |
(E)NK22S12(P12) | 22 | 25 | 3.7 |
NK27S12(P12) | 27 | 30 | 3.7 |
NK32S12(P12) | 32 | 35 | 3.7 |
NK37S12(P12) | 37 | 40 | 3.7 |
NK42S12(P12) | 42 | 45 | 3.7 |
NK47S12(P12) | 47 | 50 | 3.7 |
NK54S12(P12) | 54 | 57 | 3.8 |
NK62S12(P12) | 62 | 65 | 3.8 |
NK72S12(P12) | 72 | 75 | 3.8 |
NK82S12(P12) | 82 | 85 | 3.8 |
NK97S12(P12) | 97 | 100 | 3.8 |
- HSINHO EXP450
- HILTI DX450
- DESA PRO-12

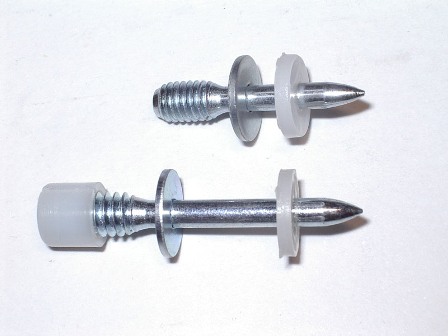

Ø6mm thread, zinc plated with Ø12mm metal washer and Ø12mm plastic washer or thread cap (C), "K" Knurled for steel.
Part No. | Thread length | Shank length | Shank dia. |
---|---|---|---|
TM6-0812KP12 (C) | 8mm | 12mm | 3.7mm |
TM6-0817KP12 (C) | 8 | 17 | 3.7 |
TM6-0827D12 (C) | 8 | 27 | 3.7 |
TM6-1112KP12 (C) | 11 | 12 | 3.7 |
TM6-1122D12 (C) | 11 | 22 | 3.7 |
TM6-1127D12 (C) | 11 | 27 | 3.7 |
TM6-1132D12 (C) | 11 | 32 | 3.7 |
TM6-1142D12 (C) | 11 | 42 | 3.7 |
TM6-2027D12 (C) | 20 | 27 | 3.7 |
TM6-2032D12 (C) | 20 | 32 | 3.7 |
For fastening to concrete.
- HSINHO EXP450
- HILTI DX450 / DX600N
- DESA PRO-12

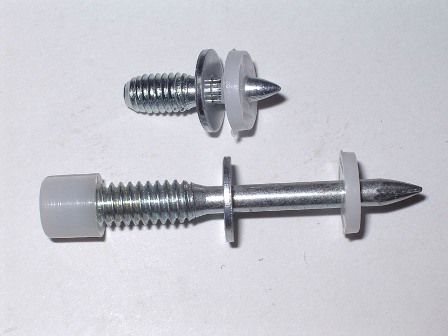

1/4"-20 UNC thread, zinc plated with Ø12mm metal washer and Ø12mm plastic washer or thread cap (C), "K" Knurled for steel.
Part No. | Thread length | Shank length | Shank dia. |
---|---|---|---|
TW6-0812KP12 (C) | 8mm | 17mm | 3.8mm |
TW6-0817KP12 (C) | 8 | 17 | 3.8 |
TW6-0827D12 (C) | 8 | 27 | 3.8 |
TW6-1112KP12 (C) | 11 | 12 | 3.8 |
TW6-1127D12 (C) | 11 | 27 | 3.8 |
TW6-1132D12 (C) | 11 | 32 | 3.8 |
TW6-2027D12 (C) | 20 | 27 | 3.8 |
TW6-2032D12 (C) | 20 | 32 | 3.8 |
For fastening to concrete.
- HSINHO EXP450
- HILTI DX450 / DX600N
- DESA PRO-12

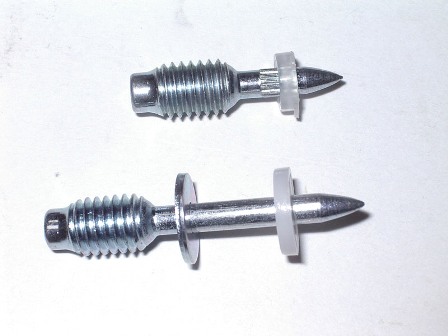

8 mm thread, zinc plated with Ø12mm metal washer and Ø12mm plastic washer, "K" Knurled for steel.
Part No. | Thread length | Shank length | Shank dia. |
---|---|---|---|
TM8-1212KP12 | 12mm | 12mm | 3.8mm |
TM8-1227D12 | 12 | 27 | 3.8 |
TM8-1232D12 | 12 | 32 | 3.8 |
TM8-2027D12 | 20 | 27 | 3.8 |
TM8-2032D12 | 20 | 32 | 3.8 |
- HSINHO EXP450
- HILTI DX450 / DX600N
- DESA PRO-12

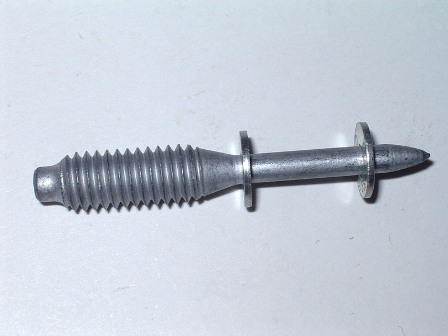

3/8"-16 thread, zinc plated with 2 Ø12mm metal washer.
Part No. | Thread length | Shank length | Shank dia. |
---|---|---|---|
W10-3032D12 | 30mm | 32mm | 4.5mm |
For fastening to concrete.
- HSINHO EXP450
- HILTI DX450 / DX600N
- DESA PRO-12

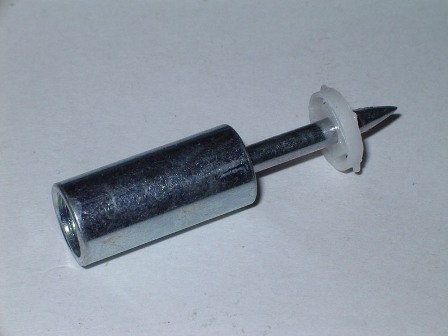

3/8"-16 internally thread, zinc plated with Ø12mm plasticl washer.
Part No. | Thread length | Shank length | Shank dia. |
---|---|---|---|
TI-35P12 | 20mm | 32mm | 3.8mm |
- HSINHO EXP450 (Ceiling works)
- HILTI DX36M / DX450
- DX36M / DX450
- DESA PRO-12

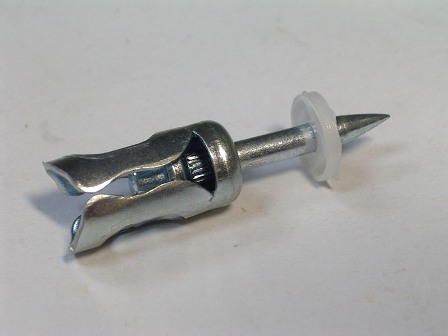

Eyelet cup assembled with Ø12mm plastic washer, zinc plated.
Part No. | Shank length | Overall length | Shank dia. |
---|---|---|---|
E2522P12 | 22mm | 25mm | 3.8mm |
E2527P12 | 27 | 30 | 3.8 |
E2532P12 | 32 | 35 | 3.8 |
- HSINHO EXP450 (Ceiling works.)
- HILTI DX36M / DX450
- DESA PRO-12
Internal thread: Ø6mm(M6), Ø8mm(M8), Ø10mm(M10). Assembled with NK pin with Ø12mm metal washer and Ø12mm plastic washer.
Part No. | Shank length | Overall length | Shank dia. |
---|---|---|---|
CM6-NK32D12 | 32mm | 35mm | 3.7mm |
CM8-NK32D12 | 32 | 35 | 3.7 |
CM10-NK32D12 | 32 | 35 | 3.7 |
- HSINHO EXP450 (Ceiling works)
- HILTI DX450
- DESA PRO-12
